现货在售 9成新

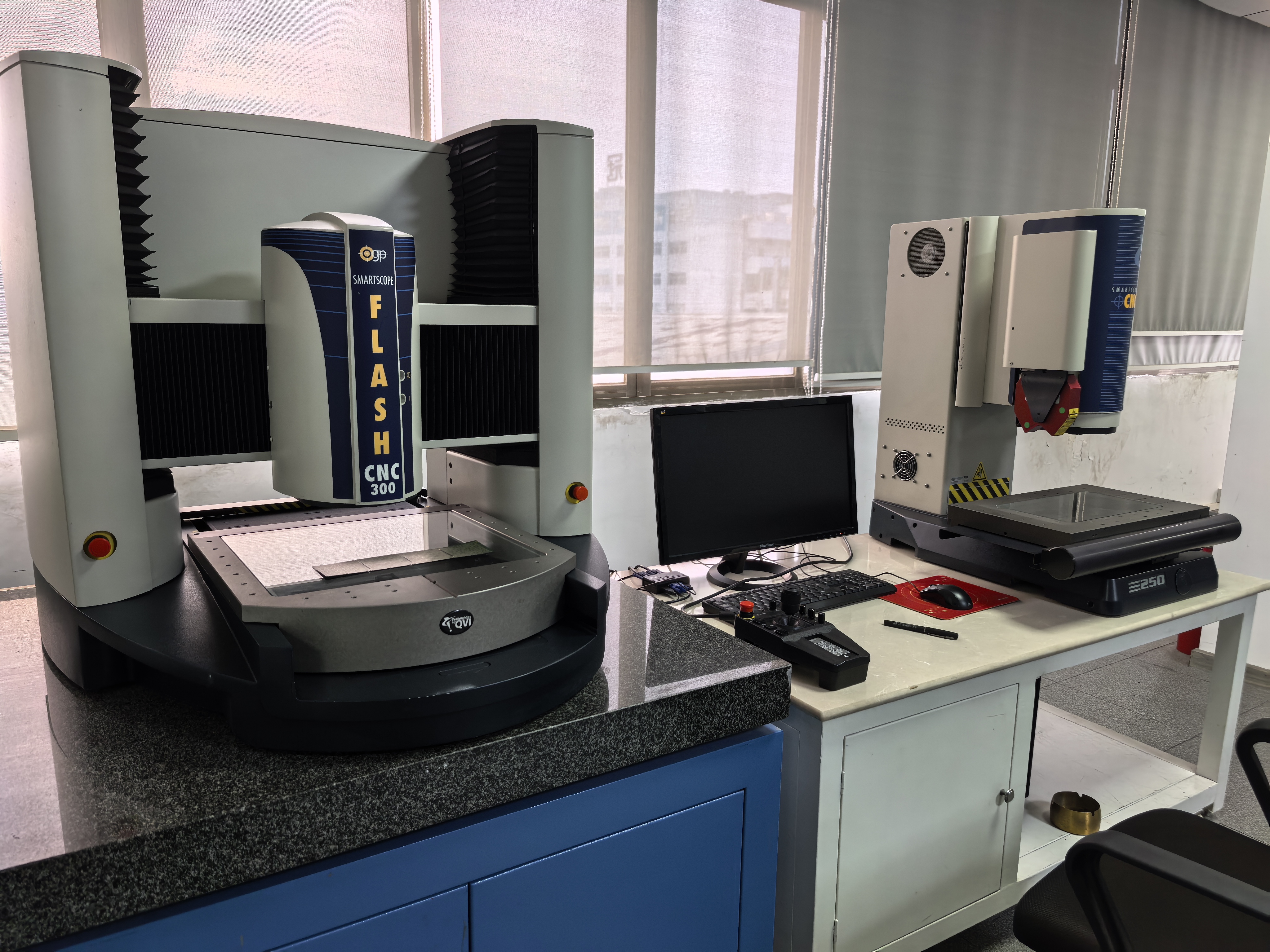

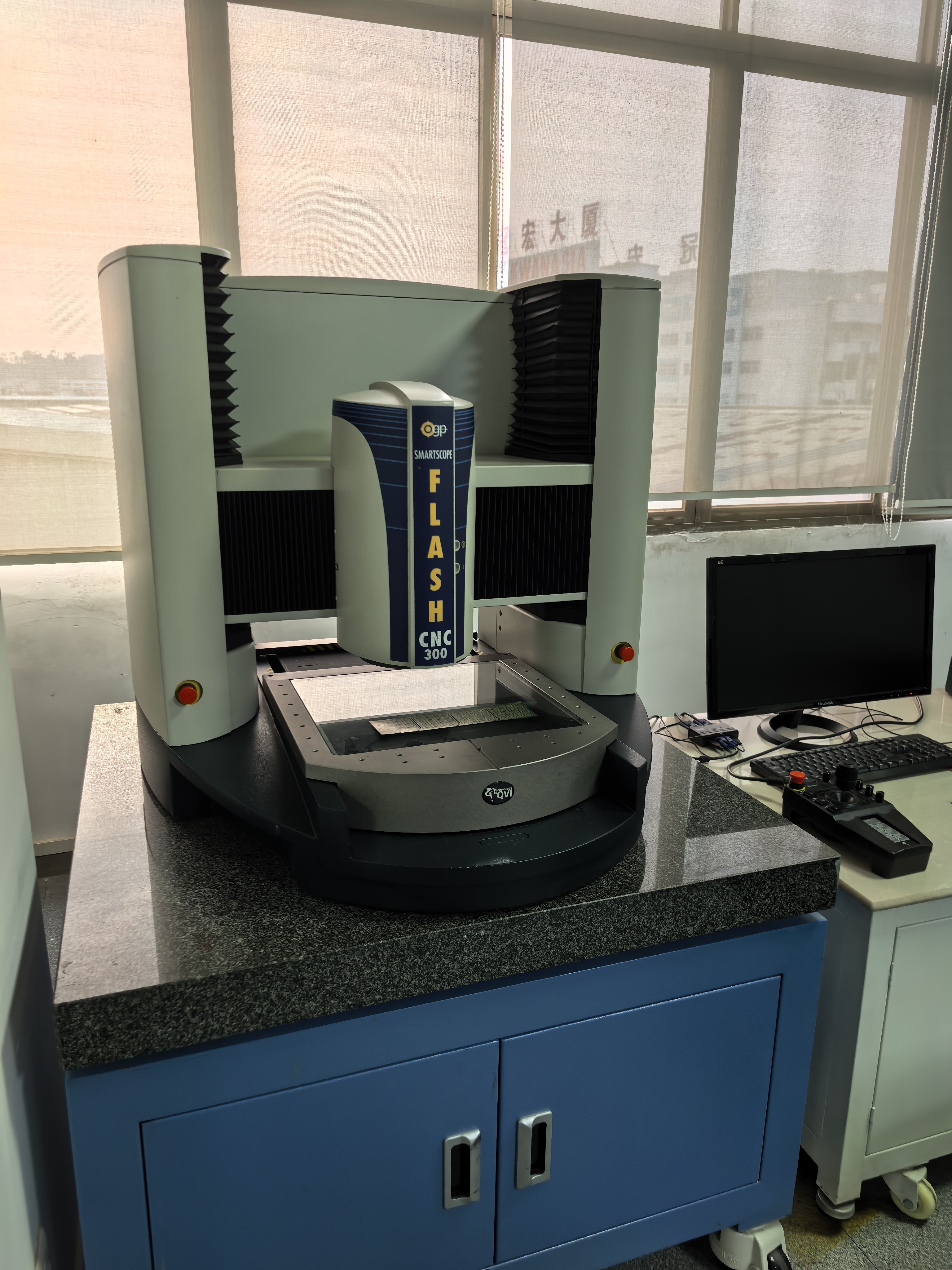

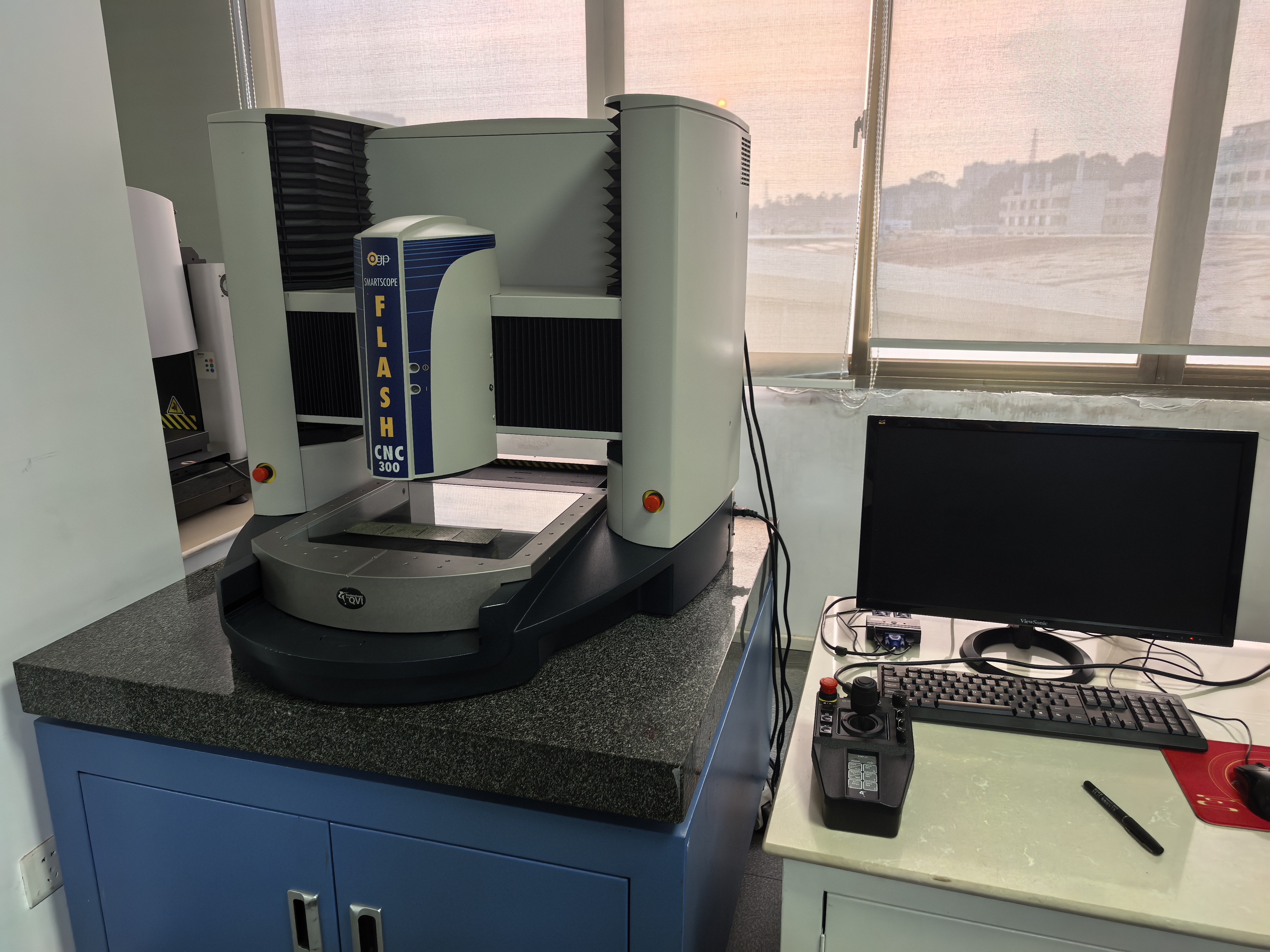

SmartScope Flash CNC 300

OGP 300mm大行程CNC影像测量系统 · 多元传感

本机为成色崭新、状态优良的美国原装OGP二手设备，拥有300×300×250mm 大测量行程，配合12:1 AccuCentric®自动校准变焦镜头与高精度光栅尺，可从容应对中大尺寸精密零件的全自动测量。结构稳固、运行平稳，是生产质检与计量中心的理想之选。

测量行程300×300×250 mm

分辨率0.5 μm（可选0.1）

XY精度(1.8+5L/1000) μm

空间精度(3.8+5L/1000) μm

工作台承重30 kg

传感配置光学影像＋可选探针/激光

测量范围 XYZ	300 × 300 × 250 mm
光栅尺分辨率	0.5 μm（Z轴双光栅尺），可选 0.1 μm
驱动系统	X/Y/Z/变焦四轴控制，DC伺服马达，Z轴双驱动，多功能手持控制器
光学系统	专利12:1 AccuCentric®自动校准变焦镜，校准位置多达25个
视场 (FOV)	对角线 10.1 mm（低倍）～ 1.1 mm（高倍）
照明系统	LED背光＋LED同轴TTL表面光＋8扇区8环SmartRing™ LED环光（白光）
摄像机 / 图像处理	高分辨率彩色CCD，10:1次像素分辨率，256级灰度
XY平面精度	E₂ = (1.8 + 5L/1000) μm
XYZ空间精度	E₃ = (3.8 + 5L/1000) μm（QVI 3D测量软件）
Z轴线性精度	E₁ = (3.4 + 5L/1000) μm；选用2×透镜＋栅格投影/TTL激光/TP探针可至 (2.4 + 5L/1000) μm
传感器选配	接触式探针+换针架、SP25扫描探针、TTL同轴激光、Feather Probe™、DRS™离轴激光、辅助镜头
测量软件	ZONE3® / MeasureMind® 3D / Measure-X®（可按需选装）
电源 / 环境	115/230VAC 50/60Hz 1000W；18–22℃ ±1℃/h，30–80% RH
整机重量	约 158 kg（木箱包装约 192 kg）

按客户需求对设备进行定制升级，充分利用大行程平台：
